ArtCAM на службе современных технологий деревообработки
Проект «Арт-Дек’арт» (www.artdecart.com) существует с лета 2003 года. Его концепция изначально заключалась в использовании цифровых технологий в деревообработке. Если точнее, предполагалось внедрить технологию, которая бы полностью или частично заменила ручной труд резчиков по дереву на фрезерную обработку на станках с ЧПУ. При этом большое значение имеют процессы создания 3D-моделей и написания управляющих программ для станков, причем в плане применения к художественной продукции со сложными свободными формами. Для этих целей используется программное обеспечение нескольких производителей, и после изучения рынка программного обеспечения было решено применять продукцию компании Delcam. Более того, после знакомства и приобретения программы ArtCAM Pro (версии 5.5) концепция проекта заметно расширилась, даже приобрела философский смысл. В частности, ПО ArtCAM органично работает в технологии реверсивного инжиниринга, что позволяет решать задачи, которые невозможно или слишком дорого выполнять другим путем.
|
Вот, например, убедительный пример преимуществ и достоинств ArtCAM Pro в решении нестандартных задач. Для индивидуального проекта кухонного интерьера в стиле «фэнтези» дизайнером была изготовлена из пластилина концептуальная модель ручки для дверок — сложный трехмерный объект.
После сканирования и получения 3D-файла были использованы следующие возможности ArtCAM Pro:
- обработка интерактивным скульптором — достройка и заглаживание погрешностей сканирования и лепки;
- зеркальное отражение по двум плоскостям — получение симметричного изделия;
- достройка центральной части изделия с помощью стандартных функций моделирования ArtCAM Pro.
Результат — несколько цифровых моделей изделий в одном стиле с вариациями в размерах и декоративных элементах. Эти модели и были изготовлены из дерева на фрезерном станке с ЧПУ.
Можно привести еще один пример применения ArtCAM Pro для решения реальных задач изготовления декора. Декоративный элемент «Дракон» был получен из исходного чертежа, при этом использовалась функция вставки рельефа по двум направляющим.
В настоящий момент имеются десятки подобных примеров применения программы ArtCAM Pro в различных изделиях и проектах, описать которые в рамках одной статьи просто невозможно.
Мы считаем, что более правильным и информативным будет рассмотреть основные направления деятельности «Арт-Дек’арт» и технологии в разрезе использования ПО ArtCAM Pro.
Сегодня компания занимается следующими направлениями:
- высокохудожественная резьба по дереву;
- создание арт-объектов из древесины;
- концептуальный дизайн столярных изделий;
- реставрации и реплики;
- 3D-моделирование;
- 2D-, 3D-, 4D-фрезерование на станках с ЧПУ;
- 3D-лазерное и контактное сканирование;
- быстрое прототипирование;
- реверсивный инжиниринг.
Приобретенный комплексный опыт работы с продукцией Delcam и станками с ЧПУ в сочетании с координацией действий на различных участках производства позволяет стабильно выпускать значительные тиражи продукции. Наличие собственной столярной базы обеспечивает автономность компании в цепочке «материал — заготовка — производство — продукт». После обработки на станках с ЧПУ изделия доводятся штатом профессиональных резчиков, что придает им неповторимый эффект ручной работы. В проектировании и изготовлении соблюдаются традиции всех исторических стилей, учитываются новейшие направления в дизайне, архитектуре и культуре в целом.

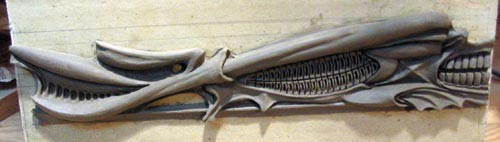

Концептуальная модель дизайнера из пластилина

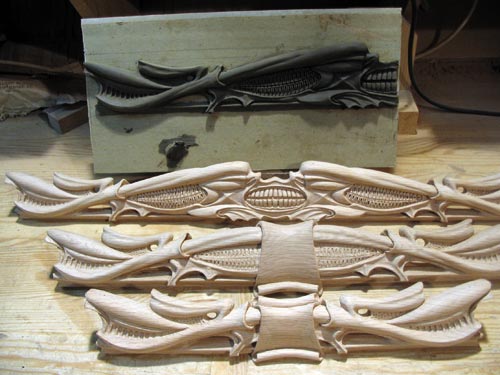

Модель и изделия после 3D-фрезерования (ручки для открывания дверок)

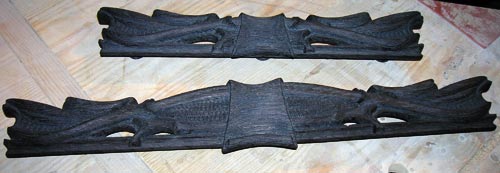

Изделия-ручки после отделки

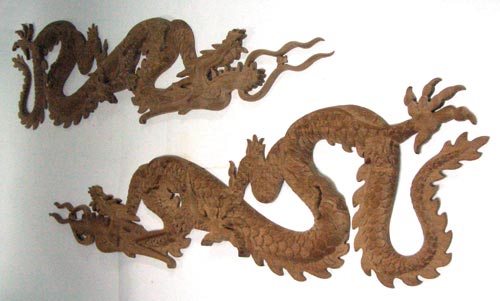

Декоративный элемент «Дракон» (готовое изделие)

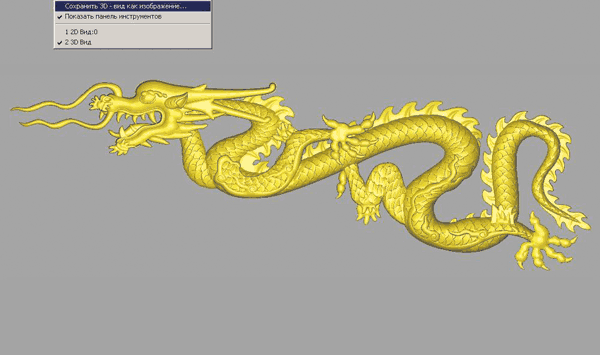

3D-модель декоративного элемента «Дракон» в процессе моделирования

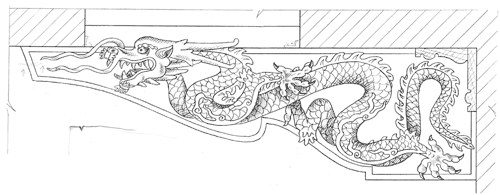

Исходный чертеж декоративного элемента «Дракон»
Начав работать с ArtCAM Pro 5.5, мы последовательно использовали все обновления. В настоящий момент применяется версия 8.
Среди направлений работы в Delcam ArtCAM Pro:
- импорт эскизов, векторов и дальнейшее редактирование и работа с ними;
- использование растрового изображения для создания модели;
- доработка моделей, полученных 3D-сканированием;
- производство изделий с повторяющимся элементом, например погонаж;
- производство специализированных изделий, таких как приклады к ружьям и арбалетам;
- производство арт-объектов типа скульптур и функциональных элементов декора.
- гравировка древесины, а также мягких металлов и многое другое.
Проект «Арт-Дек’арт» желает компании Delcam творческих успехов и интересных находок в области разработки программного обеспечения!
